射頻防雷浪涌保護方案
發表日期：2019-04-23來源：www.taotaole1.com瀏覽：1269
一、應用背景
1）全球氣候變暖，雷雨天氣增多；
2）射頻很多置在室外，易受雷擊；
3）傳輸速率高達1Gbps，結電容要求高；
4）高浪涌防護的安防設備成為趨勢；
二、方案詳解
? 方案前端選用一顆陶瓷氣體放電管GDT，并聯與信號線與地線之間，泄放大電流；
? 后端的TVS陣列結電容為1.2pF，不影響數據傳輸；
? TVS陣列封裝為SOD-323，體積小，節約成本；殘壓低，有效保護射頻芯片；
? 方案滿足IEC61000-4-5、GBT17626.5等浪涌標準；
三、方案應用

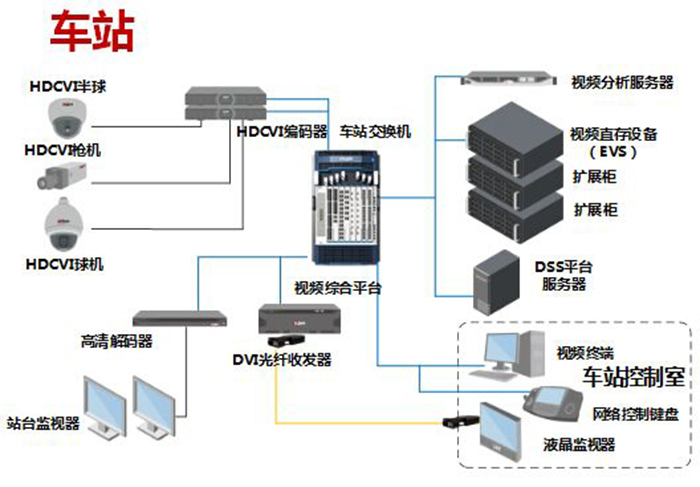

醫療器械、視頻監控、光發射機、其他射頻設備；

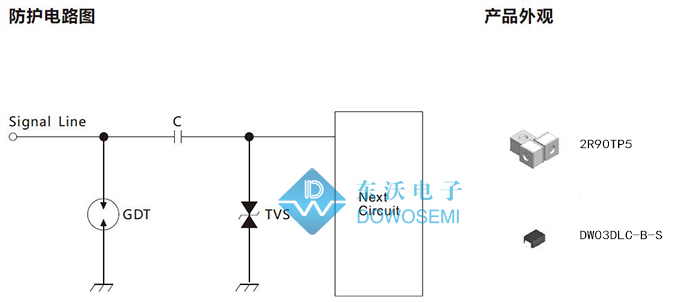

四、防護電路圖
五、保護器件詳解
1）陶瓷氣體放電管：2R90TP5
直流標稱電壓（V）：90 V
沖擊擊穿電壓（1KV/μs）：≤ 600 V
耐脈沖沖擊電流（8/20μs）：5 KA
極間電容Cp：≤ 0.6 pF
絕緣電阻：≥ 1 GΩ
2）ESD靜電二極管TVS1/TVS2/TVS3/TVS4：DW03DLC-B-S
PPP：350W
VRWM：3.3V
VB：4.0V-7.0V
ID：1μA
防靜電能力(接觸/空氣)：8KV/15KV
結電容（f=1MHz）：1pF
封裝：SOD-323
